GoCharger® Mobile 隨車電池充電器使用手冊

使用前

感謝您使用 GoCharger® Mobile 隨車電池充電器(以下簡稱為「本充電器」)。在本手冊中,我們將帶領您正確與安全地使用本充電器。為了確保您的安全,避免任何不當操作可能引發之人傷物損,使用本充電器前請務必詳細閱讀本手冊。

本手冊以下列圖示來表示特別重要的資訊:

表示使用時需加留意之處。
表示需特別注意,否則可能導致人身傷害或機件損壞。
Gogoro 服務中心設定功能:表示必須由 Gogoro 服務中心之技術人員或 Gogoro 所指定之人調整或啟閉的功能。

任何操作與保養的問題,請洽 Gogoro 0800客服中心(0800-365-996)。

安全提示

GoCharger® Mobile 隨車電池充電器為專門用於對 Gogoro® 智慧電池充電之用。嚴禁用作其他用途。
因本商品需安裝充電器車端接頭組,安裝程序較繁複,為確保安裝之正確性及本商品之效能,本商品僅得於 Gogoro 服務中心安裝;於本商品完成安裝後,請勿試圖自行拆卸或重新安裝本商品,避免本商品受損。
GoCharger® Mobile 隨車電池充電器需使用較大電流,故使用時請直接連接使用地點之固定式電源插座,嚴禁使用延長線及分接插頭,以免電線發熱造成危險。
GoCharger® Mobile 隨車電池充電器使用之電源插座應為依照所有應適用法令正確配置、安裝及接地之適當三孔電源插座,嚴禁使用未接地之轉換接頭,或自行裁剪 AC 電源插頭之接地腳。
GoCharger® Mobile 隨車電池充電器運作時會變燙或發熱,請勿將本產品置於車廂内或於陽光曝曬處使用,以免高溫危險或燙傷。並請在使用完成後注意充電器溫度,若有異常狀態(冒煙或發出臭味),於人身安全無虞之情況下,請立即將電源關閉並將電源線拔除,必要時聯絡鄰近消防局以尋求協助。
GoCharger® Mobile 隨車電池充電器嚴禁接觸任何液體、直接日晒或雨淋、置於熱源旁、不特定之戶外或其他非本充電器規格表所允許之環境。
若有異常狀態(冒煙或發出臭味),於人身安全無虞之狀況下,請立即將電源關閉並將電源線拔除。
GoCharger® Mobile 隨車電池充電器並非係為滿足兒童使用目的而設計製造,兒童使用、把玩本充電器可能會造成本充電器損壞,甚或傷及自己或他人。若例外欲允許年歲較長之兒童使用,請務必由成人在旁監督指導,以免使用本充電器期間或之後發生任何非預期之情況。

產品特色

GoCharger® Mobile 隨車電池充電器為專門用於配合特定相容型號之 Smartscooter® 智慧雙輪,對 Gogoro® 智慧電池充電之用,每次充電均需利用智慧型手機及 Gogoro® App,透過網路進行認證,確保本充電器及 Gogoro® 智慧電池為可使用狀態,您亦可透過 Gogoro® App 隨時了解 Gogoro® 智慧電池目前的充電狀態。

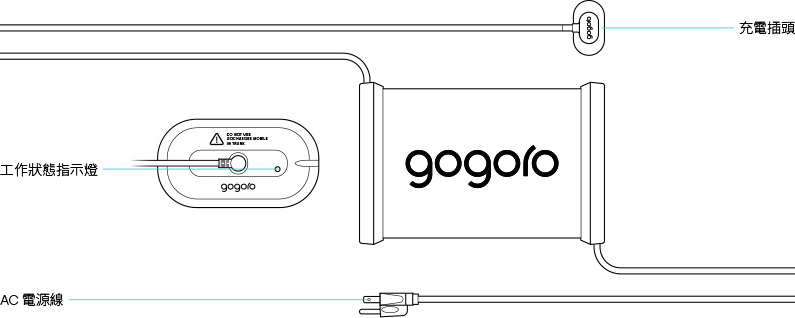

產品內容


編號 品名 數量
1 GoCharger® Mobile 隨車電池充電器 (附贈橡膠保護套) 1
2 充電器車端接頭組 x1 (需前往 Gogoro 服務中心由專人安裝) 1
3 快速指南 1

初次使用

請於 Gogoro 服務中心安裝隨附之車體配件包,並於後台系統中開通 ”隨車充電” 功能。
未開通 “隨車充電” 功能之Smartscooter® 智慧雙輪將無法使用本充電器進行充電。


開始充電

    • 手機配對:
      • 請確認你的智慧型手機已開啟藍牙,並已可透過 Gogoro® App 與你的 Gogoro 2 Smartscooter® 智慧雙輪配對連線。
      • 下載、安裝 Gogoro® App 以及與 Smartscooter® 智慧雙輪 之配對連線方式,請參考 Gogoro 2 Smartscooter® 智慧雙輪使用手冊。

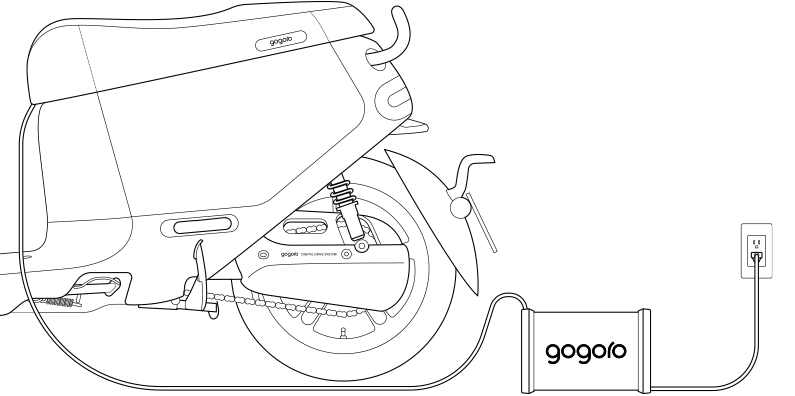

    • 使用本充電器:
      • 將 GoCharger® Mobile 隨車電池充電器置於 Smartscooter® 置物廂外,掀開置物廂左前方覆蓋充電器車端接頭的橡膠蓋,將充電器端接頭正確插到 Smartscooter® 上充電器車端接頭。
      • 將 DC 電源線經由置物廂左前方溝槽導出置物箱。(2019 後續車款,防水塞改由防水膠條取代,技師將於安裝車端接頭時,修剪防水膠條至適當長度,即可使電源線通過。)
      • 關上置物廂,將 AC 電源線插入110V 市電插座,即可啟動充電前認証程序(於後頁說明)。請確保你的智慧型手機與 Smartscooter® 保持藍牙以及網路連線已進行認證程序,直到智慧儀表板電池圖示顯示 ”充電中” 動畫並且發出 ”充電器已連接” 的提示音為止。
      未將車輛置物廂關上的話,不會啟動充電程序。故每次充電時請確認置物廂確實關上。
  • 自動認証:
    • 系統自動搜尋手機:此時智慧儀表板 iQ System™ 燈號會閃爍。
    • 若 1 分鐘內未搜尋到手機
      • iQ 燈號熄滅,智慧儀表板動態指示環閃爍紅色後熄滅,並且發出 ”錯誤” 音效。三角形警告標誌亮起 10 秒鐘。
      • 請重新插拔充電器插頭並關上置物廂以重啟搜尋手機的程序。
    • 若與手機連線成功開始認証:此時 iQ 燈號亮起,智慧儀表板動態指示環顯示 ”開始認証” 動畫。
      • 此時請在旁靜待系統認証,不要離開。
  •  認証完成:
    • 開始充電:發出 ”開始充電” 提示音,智慧儀表板電池圖示顯示 ”充電中” 動畫。
    開始充電前,系統必須先透過你的手機及 Gogoro® App 進行認証。故在充電開始前,請確保手機與 Smartscooter® 進行藍牙連線,直到智慧儀表板電池圖示顯示”充電中”動畫為止。
  • 認証失敗:
    • 若 2 分鐘內未認証成功則視為失敗。
    • 智慧儀表板閃爍一次紅色後熄滅,並且發出 ”錯誤” 音效。
    • 如果手機在連線狀態,App 會顯示 ”認証失敗,請拔下充電器插頭並再次插上並重新關上置物廂,以重啟認証程序”。三角形警告標誌亮起 10 秒鐘。
    若欲重新進行認証程序,請打開置物廂重新拔插充電插頭並關上置物廂。

充電中

  • 智慧儀表板電池符號會顯示 ”充電中” 的動畫。
  • GoCharger® Mobile 隨車電池充電器之工作狀態指示燈於充電過程中顯示綠色。
  • 若手機與 Smartscooter® 連線時,Gogoro® App 會顯示目前電池電量。
充電器連接時無法將 Smartscooter® 解鎖。欲解鎖前請先將置物廂打開並將充電器拔下。
充電過程中可透過 App 或無線智慧鑰匙打開置物廂,但打開置物廂將導致充電中斷,直至置物廂重新關上。


充電完成

  • 當充電完成時,智慧儀表板動態指示環會顯示充電完成的動畫一次,然後熄滅。智慧儀表板電池圖示會顯示滿電,只要充電器仍插著就會一直顯示。
  • 此時若手機與 Smartscooter® 連線時, Gogoro® App 會通知 ”您的電池已經充滿”。

手動中止充電

  • 若充電尚未完成,而欲中止充電時,只要拔下 AC 插頭即可。
  • 此時系統會發出 ”中止充電” 音效,智慧儀表板完全熄滅。

取下充電器:

  • 將 GoCharger® Mobile 隨車電池充電器的 AC 電源線自 110V 市電插座拔下。
  • 將充電器端接頭自 Smartscooter® 置物廂內的充電器車端接頭拔下。
  • 將覆蓋充電器車端接頭的橡膠蓋裝回。
  • 將充電器取出置於適當場所存放。

日常保養與維護

  • 當您要移動或清潔本充電器前,為了安全起見,請務必先拔下本充電器之電源插頭。
  • 本充電器外殼有髒污時,請使用沾濕之乾淨抹布輕輕擦拭。
  • 本充電器之充電連接埠有髒污時,可使用乾淨且乾燥之抹布輕輕擦拭,嚴禁使用帶有水份或液體之抹布。
  • 本充電器之任何部份均嚴禁使用刷子、菜瓜布以及清潔劑、有機溶劑或亮光臘。

常見問題與故障排除

  • 我的 GoCharger® Mobile 隨車電池充電器無法對 Smartscooter® 智慧雙輪進行充電
    • 請確認已將隨車電池充電器直接連接至正確之 110V 電力輸出。
    • 充電插頭與車端充電接頭有方向性防呆設計,請確認兩者以正確方向連結。
    • 請確認您購買 GoCharger® Mobile 隨車電池充電器時於 Gogoro 服務中心安裝充電器車端接頭組,如此方能打開充電功能。
    • 若您方才結束高速騎乘立即進行充電,電池溫度可能過高。為保護您的安全,充電可能暫停。請稍待電池自行冷卻後會自動進行充電。
    • 請確認您的智慧型手機在充電開始時與您的 Smartscooter® 保持藍牙連線,並具備網路連線。
  • 充電時間較預期來得長
    • 充電過程若遭遇跳電或市電供應中斷,隨車電池充電器會在電力供應恢復後繼續進行充電。
    • 若置於酷熱的環境下進行充電, GoCharger® Mobile 隨車電池充電器內溫度感應器會自動向下修正輸出功率,以確保表面溫度不致過高。請在非太陽曝曬之通風環境下,同時避免以安全帽,衣物,以及其他物件包裹本產品表面,並將本產品置於 Smartscooter® 置物廂外進行充電。

GoCharger® Mobile 隨車電池充電器規格表

GoCharger® Mobile 規格表
類別 項目 規格及說明
功能 支援車型 Gogoro® 2 系列
電源輸入 輸入電壓 110V
最大輸入電流 4.5A
最大消耗功率 445W
待機消耗功率 1.5W
輸出 輸出電壓 50.3V
最大輸出電流 4A
最大輸出功率 400W
顯示介面 狀態指示 Gogoro 2 智慧儀表板指示燈
Gogoro® App 訊息通知
工作狀態指示燈
基本規格 機殼材質
保存溫度 攝氏 -40 ~ 85 度
操作溫度 攝氏 -10 ~ 45 度
保存相對濕度 10% ~ 95% (無冷凝)
操作相對濕度 20% ~ 90% (無冷凝)
外觀尺吋 230 x 153 x 83.4 (mm)
重量 2.5 公斤
  • 製造商:睿能創意股份有限公司
  • 地址:桃園市龜山區頂湖路 33 號
  • 電話:03-2730900
  • 0800 客服:0800-365-996
