GOGORO 2 前造型桿

  • 料號:GA642-100-00
  • 適用車種:Gogoro 2 系列

一、內含物品清單

編號 品名 數量
  1 金屬橋接板   1
  2 橡膠飾蓋   1
  3 圓頭內六角螺栓 M6 * 16   2
  4 M6 墊圈套管   2
  5 前造型桿 ( 右側 )   1
  6 前造型桿 ( 左側 )   1
  7 飾桿中心固定架   1
  8 低沉頭內六角螺栓 M8X25   3
  9 低沉頭內六角螺栓 M8X16   1
  10 M8 套管   2

二、需要工具

三、組裝方式

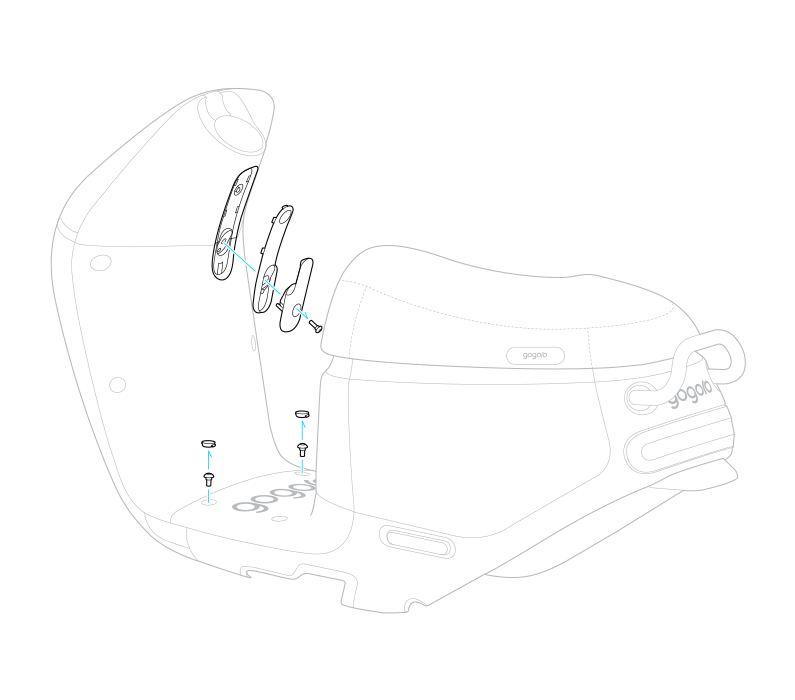

步驟一. 拆除原有零件

  1. 拆除原車上的掛鉤及橡膠
  2. 取出地墊前方的兩組螺絲

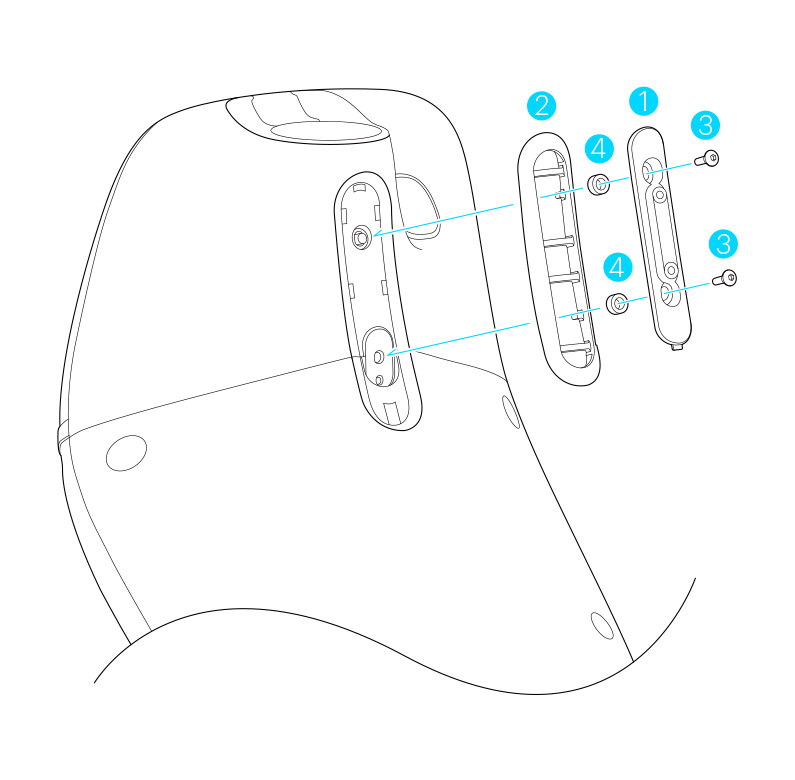

步驟二. 安裝橡膠飾蓋及金屬橋接板

  1. 將橡膠飾蓋( 編號 2 )與金屬橋接板( 編號 1 )依序放入原掛勾拆除後的空間中
  2. 利用工具包內的 2 組 M6 墊圈套管( 編號 4 )及 2 個圓頭內六角螺栓 M6*16( 編號 3 )鎖附

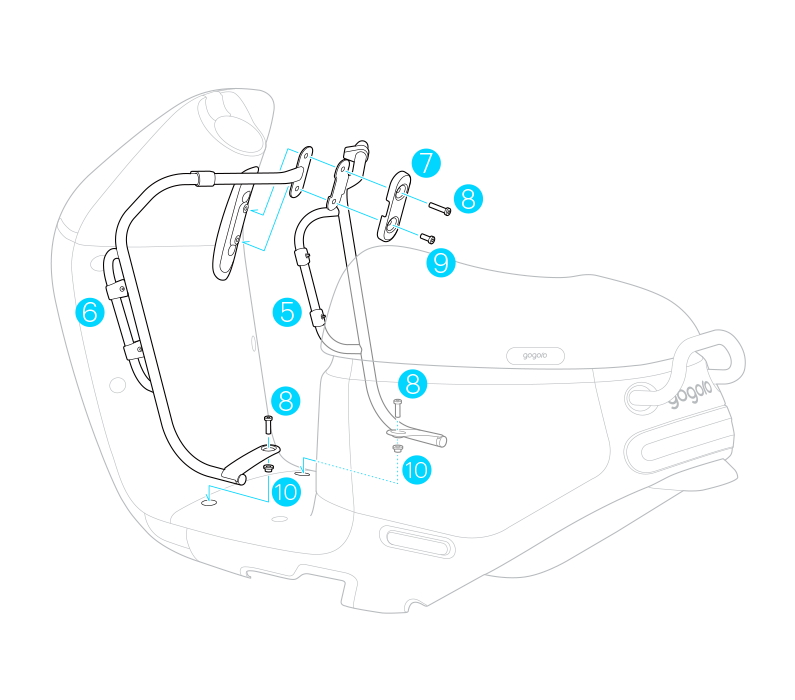

步驟三. 安裝前造型桿

  1. 將左側造型桿( 編號 6 )擺放在下,右側造型桿( 編號 5 )擺放在其上
  2. 將飾桿中心固定架( 編號 7 )固定住造型桿,用低沉頭內六角螺栓 M8X25 ( 編號 8 )鎖在固定架上面的孔洞,低沉頭內六角螺栓 M8X16( 編號 9 )鎖附於下方的孔洞。
  3. 用兩組低沉頭內六角螺栓 M8X25 ( 編號 8 )搭配兩組 M8 套管( 編號 10 ),鎖附前造型架的下方平面於腳踏處,前造型桿即可完成安裝。
