GOGORO 2 側面板造型架 ( 右 )

  • 料號:GA635-101-00
  • 適用車種:Gogoro 2 系列

一、內含物品清單

編號 品名 數量
  1 轉接螺栓 ( 短 )   1
  2 橡膠墊圈   3
  3 轉接螺栓 ( 長 )   2
  4 低頭內六角螺栓*3   3

二、需要工具

  1. 10 號開口扳手

三、組裝方式

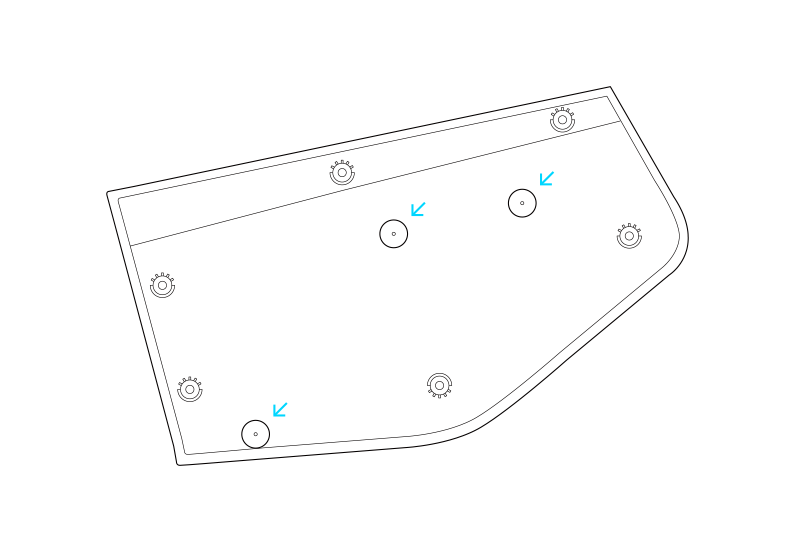

步驟一. 卸下 GOGORO 2 右側面板 ( 建議使用 GOGORO 面板卸除器 ),並在右側面版背面已標示好的 3 處孔位鑽出 3 個孔洞

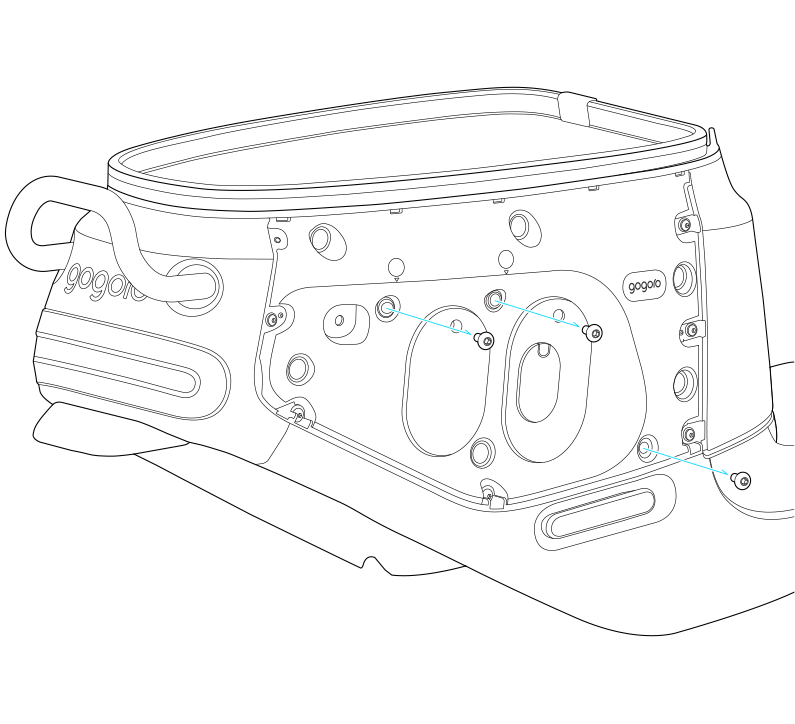

步驟二. 拆下右側車身固定的三顆螺栓

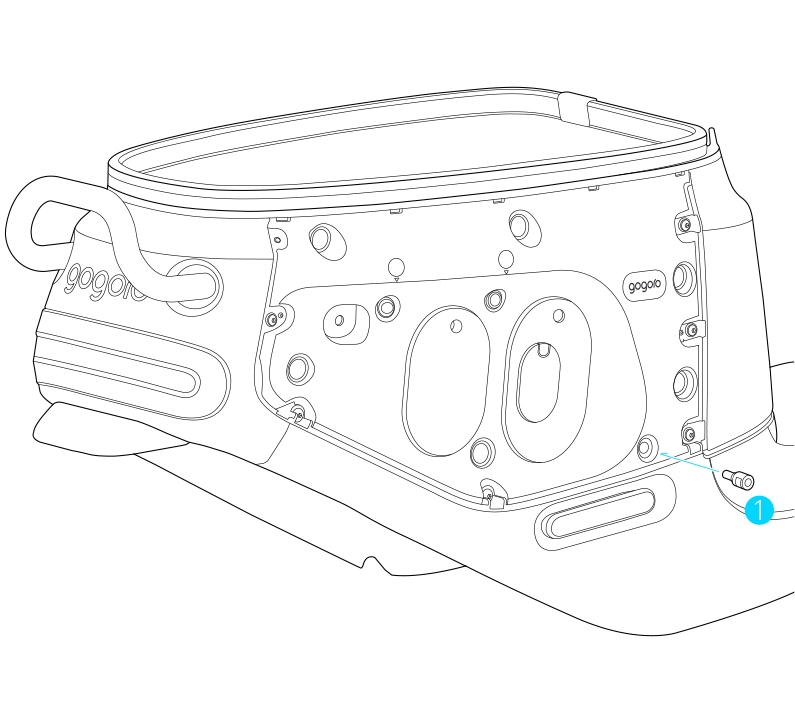

步驟三. 將轉接螺栓 ( 短 ),鎖附至右側車身的下方孔位 ( 鎖附扭力 19 ~ 22N*m )

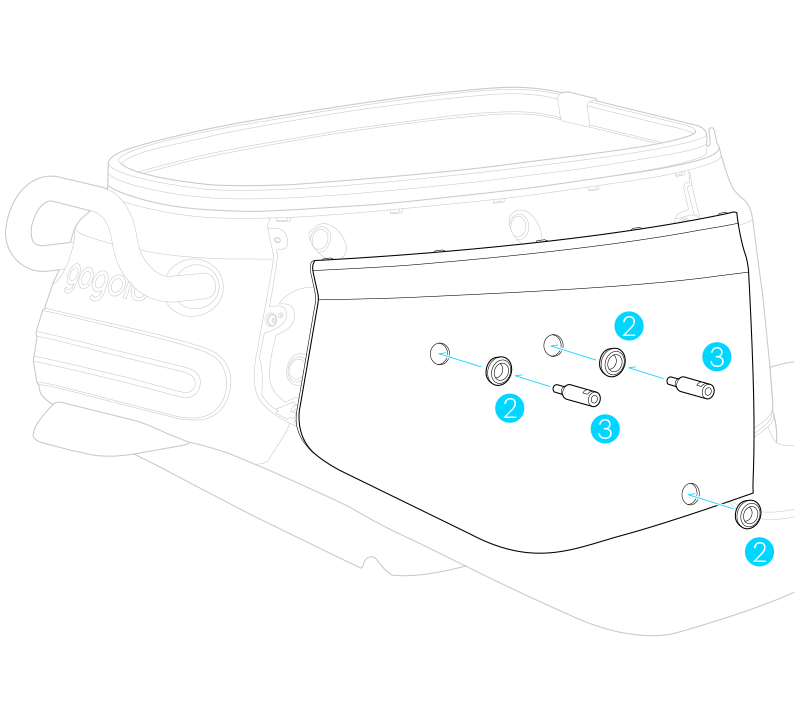

步驟四. 將側面板裝回,在側面板鑽出的 3 個孔洞上套附橡膠墊圈,再將轉接螺栓 ( 長 ) 鎖附於車身 ( 扭力 19 ~ 22N*m )

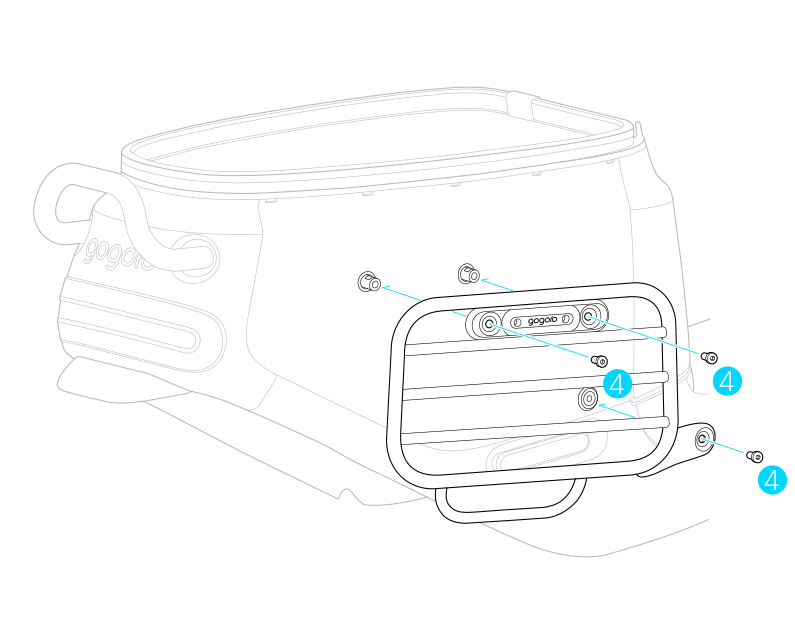

步驟五. 利用 3 顆低頭內六角螺栓,最終將側面板造型架鎖附固定於側面板上。( 扭力 19 ~ 22N*m,鎖附時請先將 3 顆螺栓鎖附 3 ~ 4 牙,而後再平均將 3 顆螺絲鎖附到底。)
